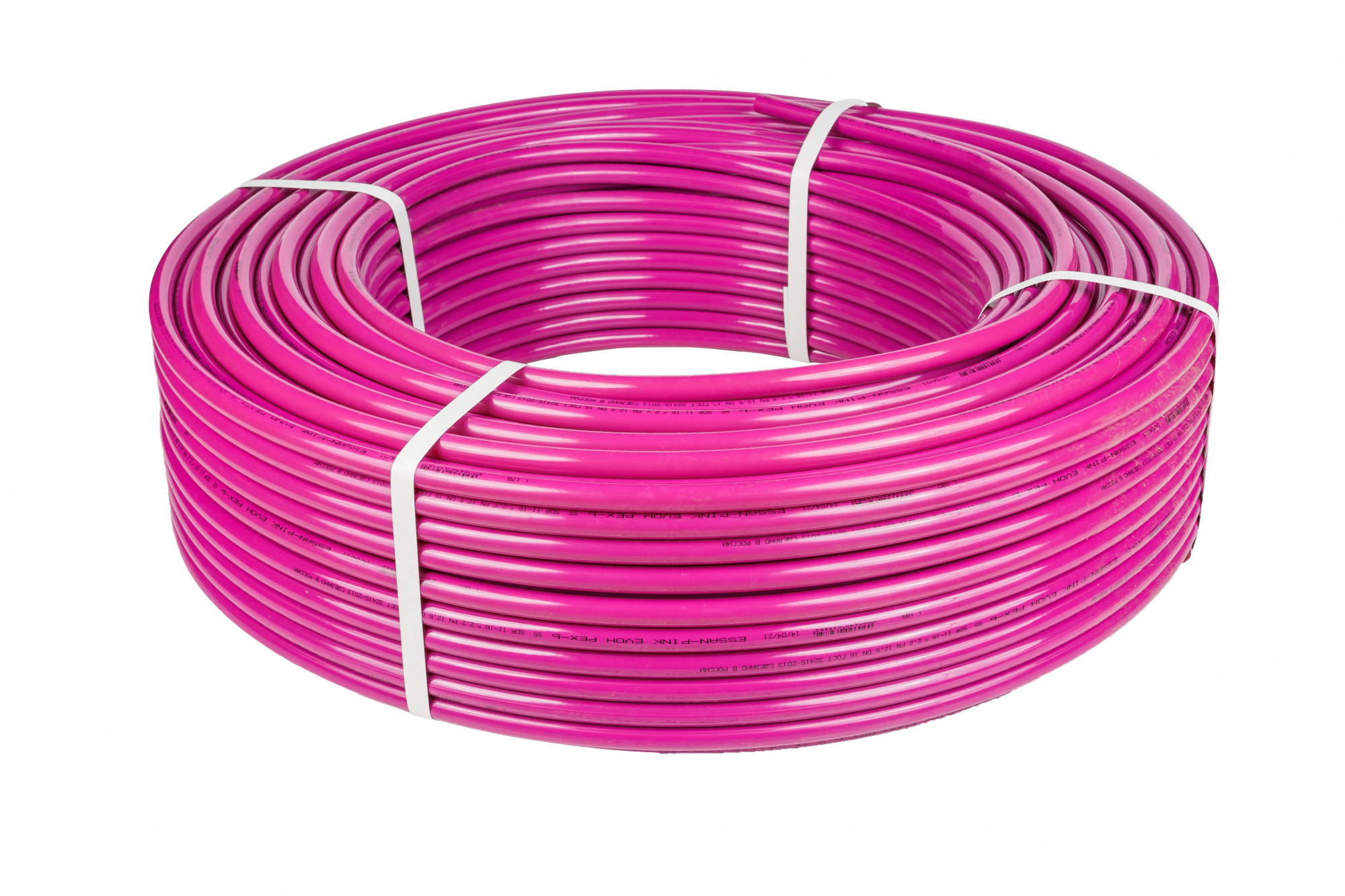

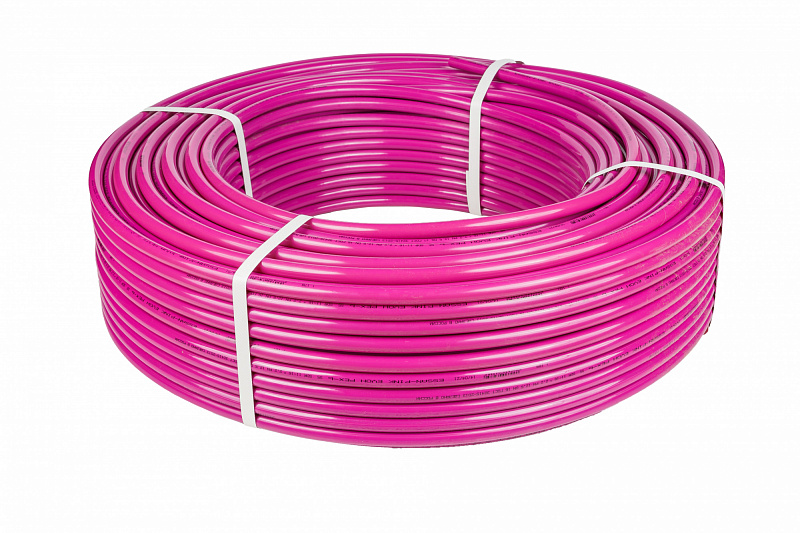

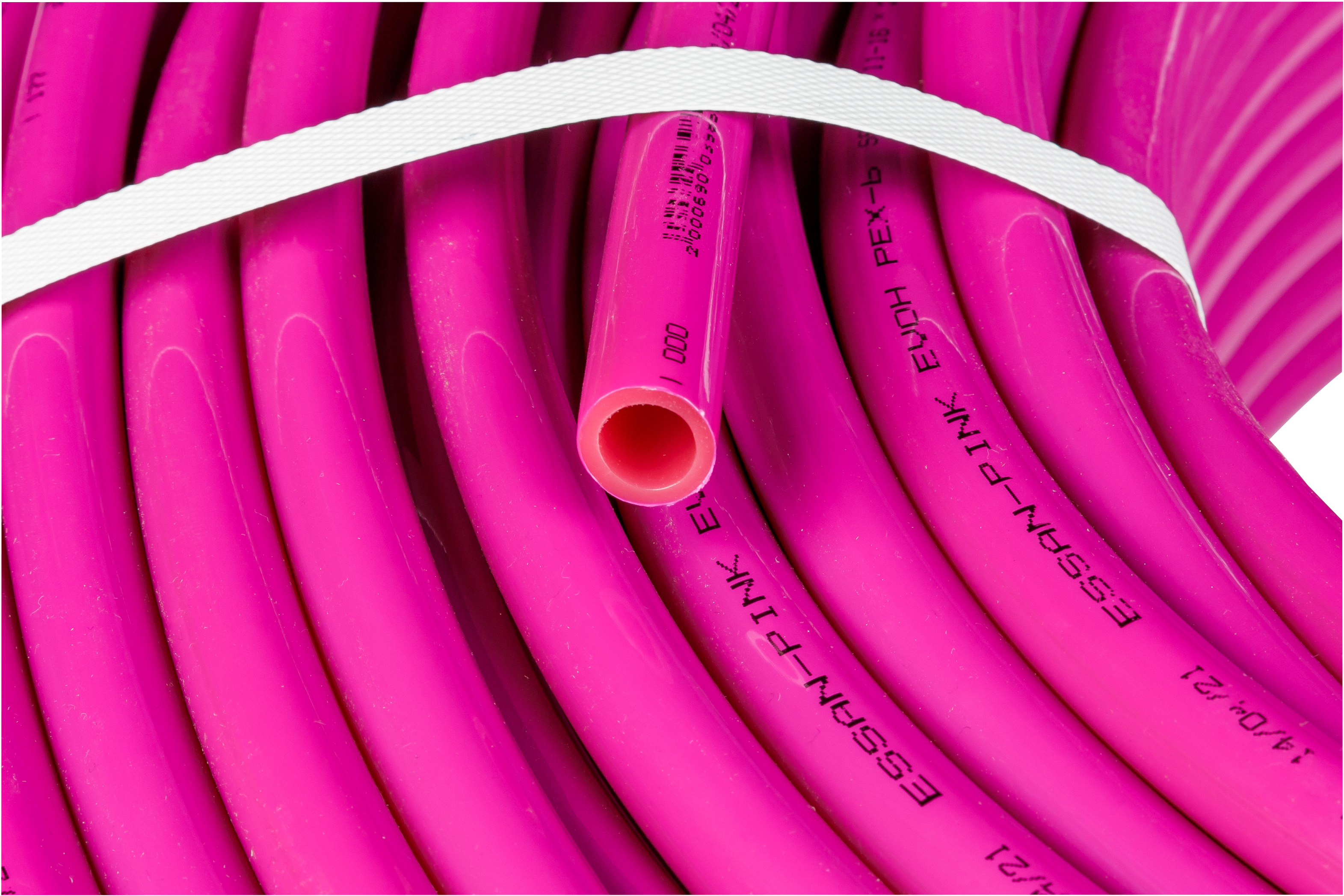

СТ Труба из сшитого полиэтилена ESSAN PINK EVOH PEX-b Ø16х2.2, фиолетовый, бухта 200м ГОСТ32415-2013

ТРУБЫ ИЗ СШИТОГО ПОЛИЭТИЛЕНА С АНТИДИФФУЗИОННЫМ СЛОЕМ ИЗ ЭТИЛЕНВИНИЛГЛИКОЛЯ
1. Назначение и область применения

1.1. Труба применяется в системах питьевого и хозяйственно- питьевого назначения, горячего водоснабжения, водяного отопления , системах водяных теплых полов и стен, почвенного подогрева, а также в качестве технологических трубопроводов, транспортирующих жидкости, не агрессивные к материалам трубы.

1.2. Соединение труб выполняется с помощью обжимных или пресс-фитингов , используемых также для соединения металлополимерных труб.

1.3. Трубы могут применяться для 1,2,4,5,ХВ –классов эксплуатации.

2. Материалы и особенности конструкции.

2.1. Рабочий слой труб изготовлен из сшитого полиэтилена PEX-b. Наружный слой трубы, предотвращающий диффузию кислорода, выполнен из этиленвинигликоля (формального сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата).

2.2. Наружный и внутренний слои связаны между собой с помощью прослойки эластичного клея.

3. Технические характеристики

№	Наименование	Единица измерения	Значение показателя при диаметре 16мм	Значение показателя при диаметре 20мм
1	Наружный диаметр	мм	16	20
2	Внутренний диаметр	мм	12	16
3	Толщина слоя EVOH	мкм	50	80
4	Длина бухты	м	200	100
5	Рабочее давление при 90*С	бар	8	6
6	Рабочее давление при 80*С	бар	10	8
7	Рабочее давление при 70*С	бар	11	10
8	Максимальная кратковременно допустимая температура	*С	95	95
9	Номинальное давление PN	бар	16	16
10	Срок службы трубы при соблюдении условий эксплуатации	лет	50	50
11	Кислородопроницаемость	Г/м3	<0,1	<0,1
12	Степень сшивки материала основного слоя	%	>65	>65
13	Плотность слоя EVOH	Кг/м3	1190	1190
14	Коэффициент теплопроводности стенок	Вт/м К	0,38	0,38

4. Указания по монтажу

4.1.Монтаж труб должен осуществляться при температуре окружающей среды не ниже 10 °С специально предназначенным для этого инструментом.

4.2.В качестве соединителей для труб рекомендуется использовать пресс- фитинги.

4.3.Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе», испорченный участок трубы должен быть удален. Допускается прогрев заломленного участка строительным феном до восстановления им первоначальной формы (эффект памяти формы). Однако, в этом случае расчетное давление рабочей среды должно быть понижено на 20%.

4.4.Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0 °С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10 °С.

4.5.Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.

4.6.При изгибании трубы с радиусом , близким к предельному (5Dнар), рекомендуется предварительно разогревать трубу до температуры 130°С строительным феном.

4.7. Во избежание выпрямления согнутого участка трубы при прогреве (эффект памяти), в местах поворота трубы следует крепить хомутами или скобами с шагом 10 см.

4.8.Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа.

4.9.Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.

4.10.Механическое повреждение слоя EVOH увеличивает кислородопроницаемость трубопровода.

4.11.Трубу следует защищать от воздействия прямых солнечных лучей
